Gesamtspektrum mit ToUCam Pro (1/4"-Sensor) 28.10.2008
Klick auf das Vorschaubild für volle Aufllösung

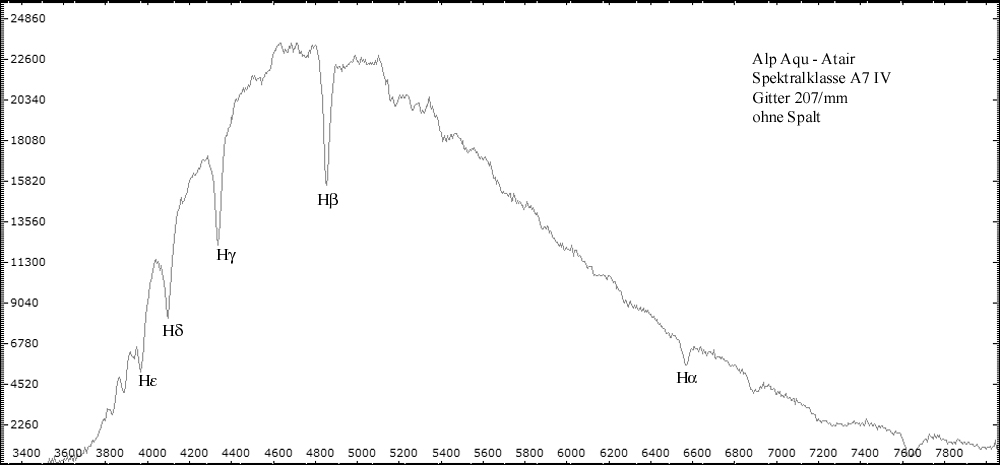

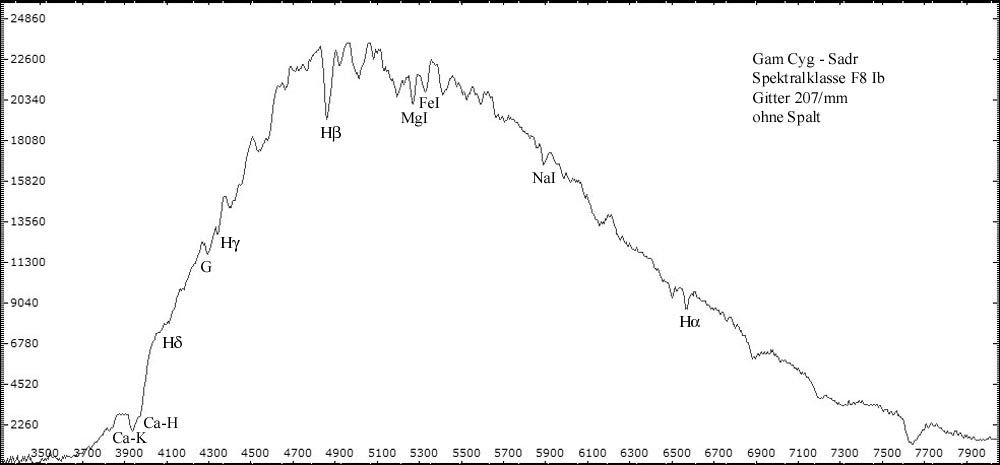

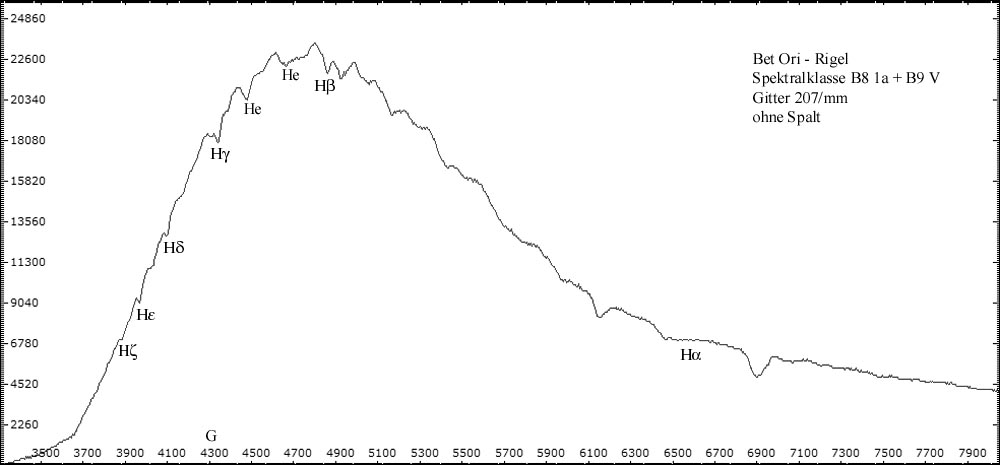

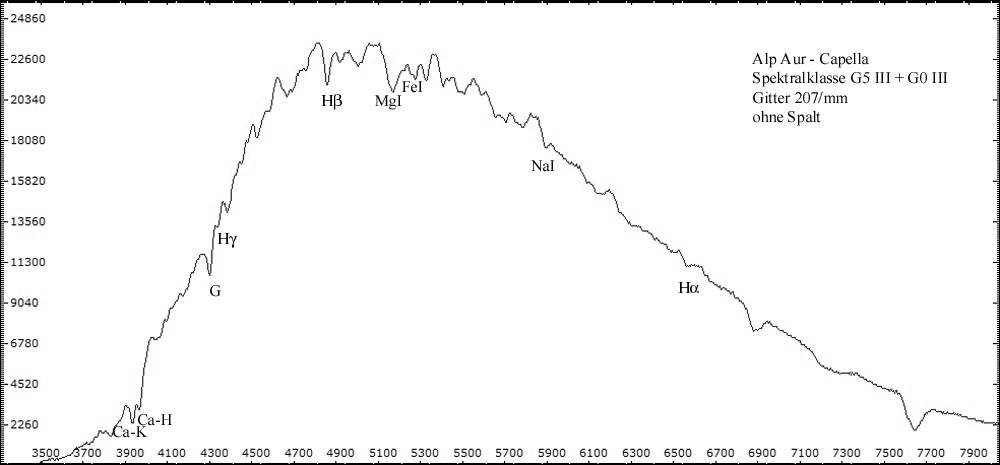

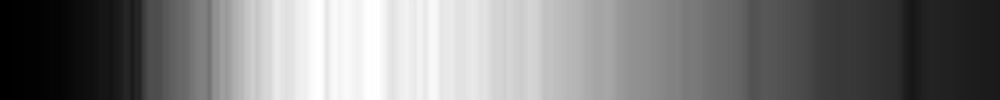

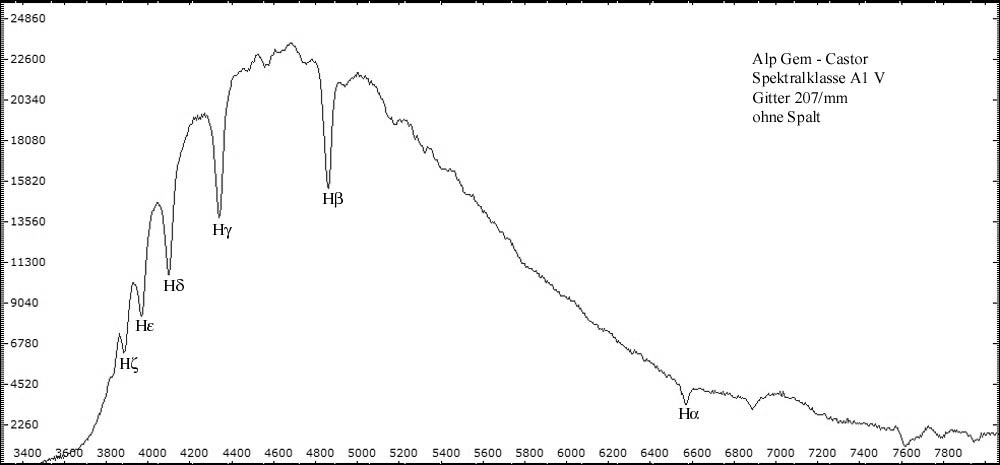

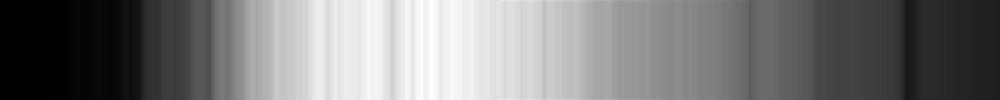

Alle spaltlosen Spektren wurden mit 32cm Newton (f = 1520 mm ) - abgeblendet auf 10cm - im Primärfokus aufgenommen. Resultierendes Öffnungsverhältnis: f/15. Eingesetzt wurde das 1,25" Baader Blaze-Gitter mit 207 Linien/mm. Die Spaltspektren wurden mit dem Experimentalspektrographen (Details hier) aufgenommen. Spektrogramme sind kalibriert, aber nicht normiert. Die Intensität der verschiedenen Spektralbereiche ersutliert maßgeblich aus der spezifischen Empfindlichkeit der Kamerasensoren für die jeweilen Wellenlängen. CCD-Chips sind besonders im visuellen Bereich und nahen Infrarot empfindlich. Im nahen UV-Bereich fällt die Empfindlichkeit sehr schnell ab -> Spektrale Empfindlichkeit der verwendeten DMK Kameras.

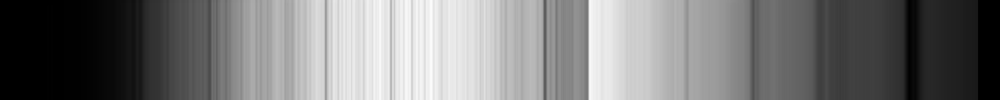

Gesamtspektrum mit ToUCam Pro (1/4"-Sensor) 28.10.2008
Klick auf das Vorschaubild für volle Aufllösung

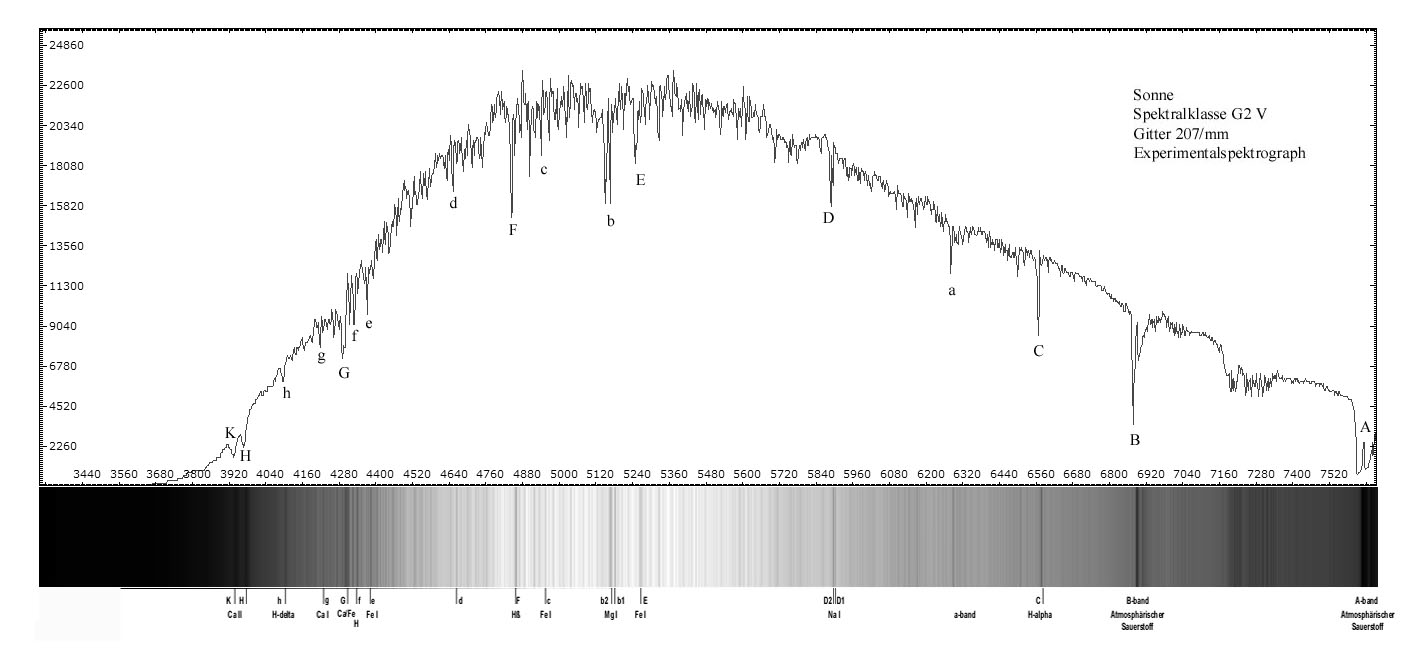

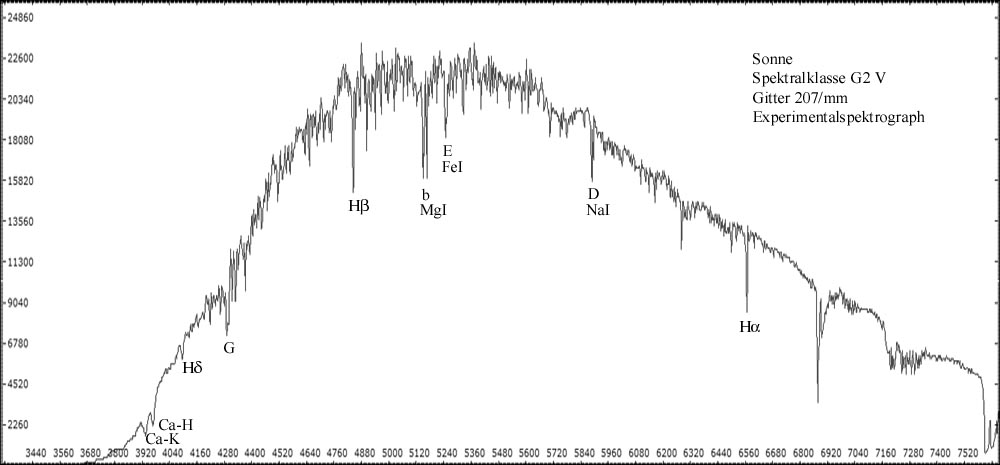

zugehöriges Spektrogramm:

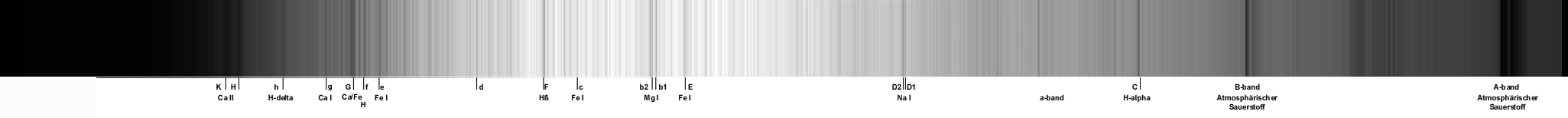

Gesamtspektrum mit DMK 31AF03 (1/3"-Sensor) / Philipps ToUCam

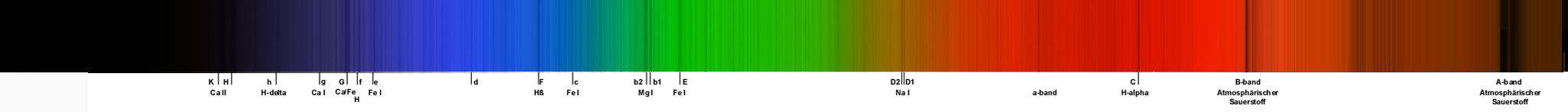

Farbige Darstellung als LRGB aus den beiden oberen Spektren

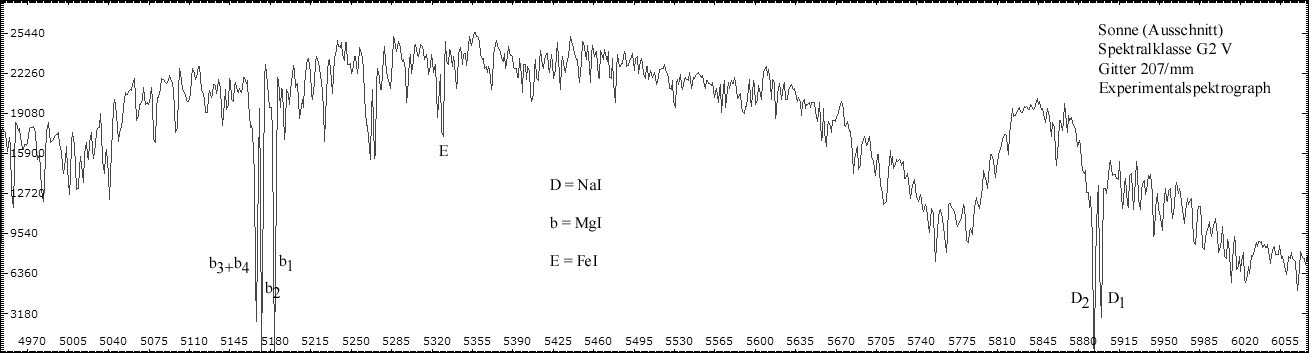

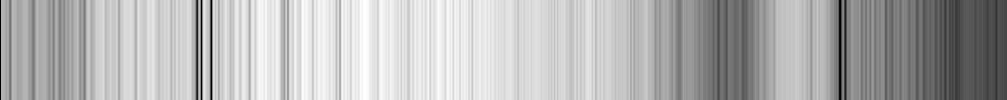

29.1.2009: Ausschnitt von 4970A - 6055A; in diesem Bereich befinden sich links die auffälligen MgI Linien b1 und b2 sowie rechts die NaI-Doppellinie D1/D2
Zur Identifizierung der Linien mit dem Cursor auf das Spektrum fahren (Mouseover)

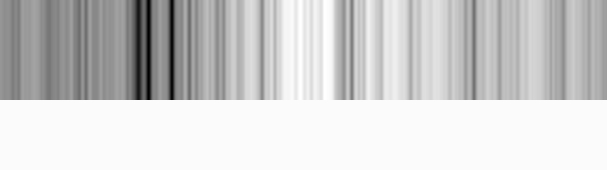

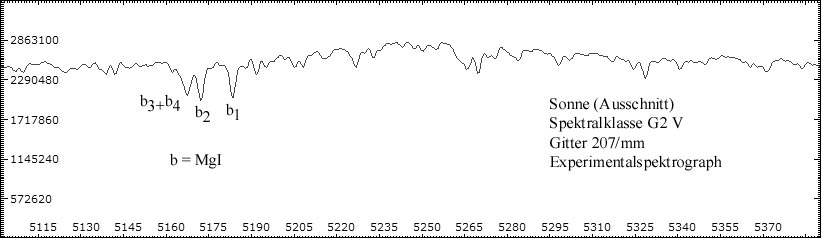

29.1.2009: Ausschnitt von 5115A - 5385A; die MgI Linien b1, b2, b3 und b4 nochmals vergrößert
die Aufnahme nähert sich der theoretischen Auflösungsgrenze von ca. 1A des Baader-Gitters mit 207 Linien/mm an.
Zur Identifizierung der Linien mit dem Cursor auf das Spektrum fahren (Mouseover)

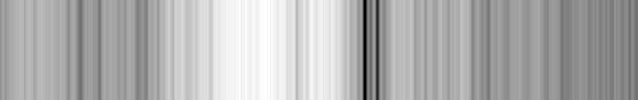

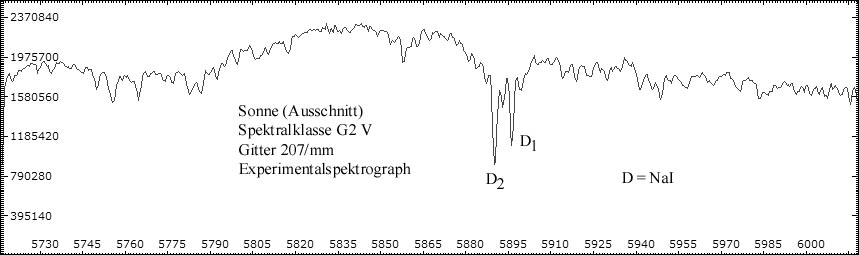

29.1.2009: Ausschnitt von 5715A - 6015A; die NaI-Doppellinie D1/D2 nochmals vergrößert
Zur Identifizierung der Linien mit dem Cursor auf das Spektrum fahren (Mouseover)

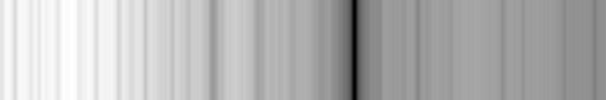

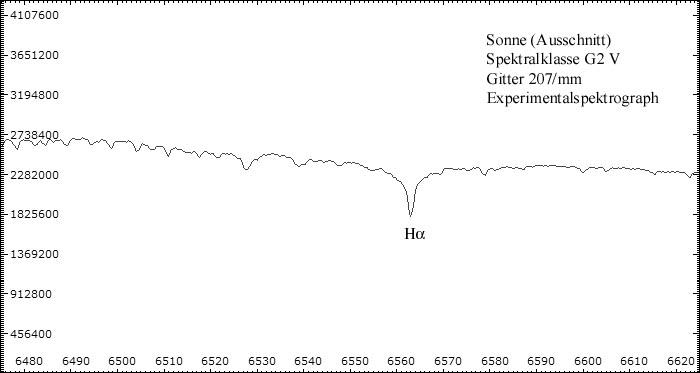

Ausschnitt von ca. 6480 A - 6620A im Bereich der intensiven H-Alpha Linie
Zur Identifizierung der Linien mit dem Cursor auf das Spektrum fahren (Mouseover)
|
|
 |
|
|
 |
